Соединительные изолирующие зажимы кабеля СИЗ

    Соединительный изолирующий зажим, сокращенно СИЗ, также называют изолирующие колпачки или скрутка кабельная - применяется для жесткого надежного соединением электрического кабеля и провода методом скручивание проводником через вращением колпачка.

    Как использовать соединительные изолирующие зажимы СИЗ:

  • снять изоляцию на концах кабеля (до 15 мм), который планируется соединить
  • собрать жилы в параллельный пучок и выровнять срез проводников (если необходимо соединить скруткой монолитный и многожильный проводники кабеля, срез многожильного проводника в пучке должен выступать на дополнительные 3-4 мм)
  • насадить до упора колпачек на оголенные концы проводов
  • проворачиваем по часовой стрелке надетый на жилы изолирующий колпачек до тех пор, пока провода вне изолирующего зажима не начнут скручиваться
  • проверяем надежность соединения тяговым усилием

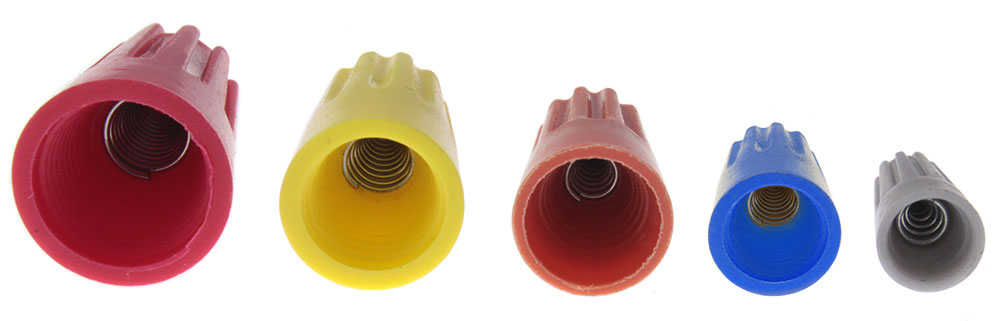

    Кабельное соединение полученное с помощью соединительного изолирующего зажима СИЗ является надежным в креплении и изоляции проводников, отвечающее всем нормам безопасности. На практике используется несколько типовых размеров СИЗ, для удобства отличающиеся соответствующими размеру цветами. Прежде чем купить соединительный изолирующий зажим необходимо просчитать какой его тип подойдет под соединение кабеля необходимого количества проводников и их сечений (ознакомиться в сводной таблице).

Соединительные изолирующие зажимы СИЗ
Наименование Габариты (мм) MIN / MAX сечение скрутки, мм² Цвет
Соединительний изолирующий зажим СИЗ P71 15 х 8.5 х 6.5 1.0 - 3.0 Серый
Соединительний изолирующий зажим СИЗ P72 18 х 10 х 7.5 1.0 - 4.5 Синий
Соединительний изолирующий зажим СИЗ P73 20 х 11.5 х 9.5 1.5 - 6.0 Оранжевый
Соединительний изолирующий зажим СИЗ P74 23.5 x 13.5 x 10.8 1.5 - 9.5 Желтый
Соединительний изолирующий зажим СИЗ P75 23.5 х 15.5 х 12.7 4.0 - 13.5 Красный

Соединительные изолирующие зажимы СИЗ

    Кабельную скрутка - простой и удобный способ соединения кабеля при электромонтаже. Выбрать и купить соединительный изолирующий зажим "колпачек скрутка" всех типов вы можете у нас на сайте.
