Кабель (шнур) HDMI, mini HDMI, micro HDMI, DVI относятся в разновидности коммутационных интерфейсов, служащих для передачи цифровых видеоданных между несколькими устройствами. Отличаются различным набором свойств и типами разъемов. Рассмотрим ключевые особенности каждого из типов соединений более детально.
DVI стандарт
Кабель DVI - стандарт Digital Visual Interface - что дословно переводится как цифровой визуальный интерфейс, первое поколение стандартов интерфейсов и разъемов, позволяющее передавать цифровой видео сигнал между устройствами, пришедшее на смену аналоговому сигналу. Наибольшее применение DVI кабель нашел в подключении компьютерных ЖК мониторов и дисплеев. Существует три вида DVI стандарта:
- DVI-A - передача только аналогового сигнала
- DVI-I - передача как аналогового так и цифрового сигнала
- DVI-D - передача только цифрового сигнала
В настоящее время, наиболее востребованным остается DVI-D. В свою очередь, вид DVI-D может быть с одинарным (разрешение до 1920x1200 (60 Гц) или 1920x1080 (75 Гц)) и двойным (разрешение 2560x1600 и 2048x1536) режимом.
HDMI стандарт
Кабель HDMI - стандарт High Definition Multimedia Interface - что дословно переводится как мультимедийный интерфейс высокой четкости, позволяет передавать видео контент в высоком разрешении. Является следующим поколением стандартов передачи цифровых данных после DVI. Ключевое изменение - возможность передачи кроме цифровых видео данных также многоканальный цифровой аудио сигнал. С развитием технологии, образовался перечень спецификаций и типов разъемов HDMI кабеля, с постепенным увеличением свойств поддержки разрешений, частот и форматов передаваемых цифровых данных. Рассмотрим характеристики основных из них:
Кабель HDMI v.1.3
- Частота синхронизации до 340 МГц
- Пропускная способность интерфейса по одному проводу до 10,2 Гбит/с
- Поддержка разрешения 1920 × 1080 при 120 Гц, и 2560 × 1440 при 60 Гц
- Поддержка «глубокого цвета» (Deep Color, 30-, 36-, 48-битный цвет, то есть глубина цвета 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях
- Поддержка стандарта цветопередачи xvYCC
- Автоматическая синхронизация видео- и аудиосигналов
- Поддержка форматов сжатия без потерь многоканального звука Dolby TrueHD и DTS-HD Master Audio.[5] для декодирования внешними AV-ресиверами
Кабель HDMI v.1.3b
- Частота синхронизации до 340 МГц
- Пропускная способность интерфейса по одному проводу до 10,2 Гбит/с
- Поддержка разрешения 1920 × 1080 при 120 Гц, и 2560 × 1440 при 60 Гц
- Поддержка «глубокого цвета» (Deep Color, 30-, 36-, 48-битный цвет, то есть глубина цвета 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях
- Поддержка стандарта цветопередачи xvYCC
- Автоматическая синхронизация видео- и аудиосигналов
- Поддержка новых форматов сжатия без потерь многоканального звука Dolby TrueHD и DTS-HD Master Audio.[5] для декодирования внешними AV-ресиверами
- Поддержка возможности управления бытовой техникой
Кабель HDMI v.1.4
- Частота синхронизации до 340 МГц
- Пропускная способность интерфейса по одному проводу до 10,2 Гбит/с
- Поддержка разрешения 1920 x 1080 при 120 Гц, 2560 x 1440 при 60 Гц, 4K х 2К (3840x2160 при 24/25/30 Гц либо 4096x2160 при 24 Гц)
- Поддержка «глубокого цвета» (Deep Color, 30-, 36-, 48-битный цвет, то есть глубина цвета 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях
- Поддержка стандарта цветопередачи xvYCC
- Автоматическая синхронизация видео- и аудиосигналов
- Поддержка новых форматов сжатия без потерь многоканального звука Dolby TrueHD и DTS-HD Master Audio.[5] для декодирования внешними AV-ресиверами
- Поддержка возможности управления бытовой техникой
- Реализована возможность создания Fast Ethernet-соединения (100 Мбит/с) (HDMI Ethernet Channel, HEC)
- Реализована технология реверсивного звукового канала (ARC)
- Поддержка 3D-изображения
Кабель HDMI v.2.0
- Частота синхронизации до 340 МГц
- Пропускная способность интерфейса по одному проводу до 18 Гбит/с
- Поддержка разрешения Full HD 3D при 120 Гц
- Поддержка 4K при 50/60 Гц
- Поддержка до 32 аудиоканалов
- Поддержка «глубокого цвета» (Deep Color, 30-, 36-, 48-битный цвет, то есть глубина цвета 10, 12 или 16 бит на каждый компонент RGB) в высоких разрешениях
- Поддержка стандарта цветопередачи xvYCC
- Динамическая синхронизация видео- и аудиопотоков
- Поддержка новых форматов сжатия без потерь многоканального звука Dolby TrueHD и DTS-HD Master Audio.[5] для декодирования внешними AV-ресиверами
- Поддержка возможности управления бытовой техникой от единой точки управления
- Реализована возможность создания Fast Ethernet-соединения (100 Мбит/с) (HDMI Ethernet Channel, HEC)
- Реализована технология реверсивного звукового канала (ARC)
- Поддержка 3D-изображения
- Поддержка дисплеев с соотношением сторон 21:9
Виды разъемов HDMI

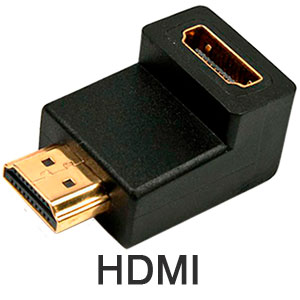

Разъемы HDMI имеют 19 контактов, и на данным момент разработаны вариации форм коннектора практически под любое устройство. В зависимости от размера, разъемы получили соответствующие названия HDMI, mini HDMI и micro HDMI. Визуально, их можно легко отличить:
Также существуют переходники между различными стандартами и видами разъемов HDMI и DVI, которые позволяют купить шнуры и переходники для соединения между различными устройства: DVI - DVI, HDMI - DVI, HDMI - HDMI, HDMI - micro HDMI, HDMI - mini HDMI. Стандартными длинами HDMI/DVI кабеля являются: 1, 2, 3, 5, 10, 15, 20 и даже 30м. Компания EUROKOMM предлагает возможность выбрать и купить HDMI и DVI кабель в широком ассортименте всех типов и длин.
